上海世博會門票驗票機群創7寸液晶屏的應用

發布時間：2017-10-23

21世紀是信息化時代，早些年的人工售票驗票方式已經被現在的自動售票、驗票方式所淘汰?，F(xiàn)代化的驗票機身影隨處可見。如：公交車、商場超市、旅游景點、地鐵等地方都有使用。這些驗票系統的核心部分都是差不多，只是外觀和里面的軟件不一樣而已。驗票機的出現，大大提高了生產效率，方便了人們的生活。

其中2010年上海世博會自動驗票機上就應用了群創7寸液晶屏，以下杭州旭虹科技就來大概的講解以下上海世博驗票機系統的案例：

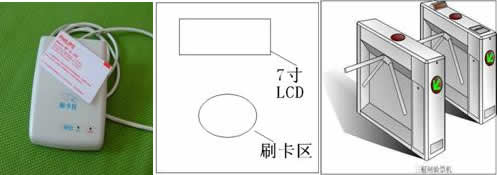

從上圖可知系統組成：驗票機包含發卡設備、驗票設備和閘機三個部分：

發卡系統：在全國布了10000個點。卡片使用的是可以對折的材料，方便攜帶及不易損壞。采用USB接口，方便使用。驗票機：在全面布3500個點。主要包括IC卡讀卡器、液晶顯示器、電源部分。主板這塊采用2410ARM主板。產品采用壁掛式安裝于機場、車站等人多的公共場合，可以顯示票對應的時間、地點等詳細信息。

閘機產品選?。?/span>

產品應用場合的環境比較好，用量相對比較多，希望低成本的解決方案

產品只是讀取IC相關的信息并且顯示出來，做到大致美觀即可。

主板選用：三星的2410（商用級），自帶LCD接口，USB（接IC卡讀卡器）

液晶選用：7寸的群創液晶帶時序（不需要在做時序部分，容易跟ARM主板相接），7寸寬屏這個尺寸在所有尺寸中價格較低且顯示區域已經滿足顯示的大致要求。



常見群創7寸液晶屏型號

型號	分辨率	亮度	接口	視角	對比度	工作溫度
AT070TN92	800*480	250cd/m2	RGB	70/70/50/70	500:1	-20 ~ 70 °C
AT070TN94	800*480	400cd/m2	RGB	70/70/50/70	500:1	-30 ~ 85 °C
AT070TN84 V.1	800*480	450cd/m2	RGB	70/70/50/70	500:1	-30 ~ 85 °C
AT070TN83 V.1	800*480	300cd/m2	RGB	70/70/50/70	500:1	-20 ~70 °C
AT070TN93 V.2	800*480	250cd/m2	RGB	70/70/50/70	500:1	-20 ~ 60 °C
