點亮液晶屏（以天馬8寸P0840SVN1MB00工業屏為例）需系統化操作，以下是關鍵步驟與注意事項：

一、硬件準備清單

類別	必需組件	作用說明
核心驅動	1. 液晶屏驅動板（含LVDS解碼器）	將信號源轉換為屏線可識別的LVDS信號
	2. 電源適配器（5V/12V）	匹配屏的輸入電壓（參考規格書）
連接組件	3. LVDS屏線（雙通道/單通道）	確保接口匹配（如30pin/40pin）
	4. 背光逆變器或LED驅動板	為背光燈條提供恒流/恒壓供電
信號源	5. 主控板（ARM/FPGA等）	輸出RGB/LVDS信號及控制時序
輔助工具	6. 萬用表/示波器	檢測電壓、信號波形是否正常
	7. 靜電手環	防止ESD擊穿液晶模塊

二、點亮操作步驟

1.電路連接

o 電源層：驅動板電源輸入 → 屏電源引腳（嚴格核對VCC/GND極性）

o 信號層：主控板LVDS輸出 → 驅動板輸入 → LVDS屏線 → 液晶屏接口

o 背光層：逆變器輸入接驅動板，輸出接屏背光燈條（注意高壓風險?。?/span>

2. 參數配置

o根據規格書設置 電壓/電流：

主供電：5V±0.25V（典型值，以規格書為準）

背光電流：根據LED串?dāng)?shù)計算（如6串LED≈120mA）

o 時序匹配：

 在驅動板固件中配置 分辨率（800×600）、刷新率（60Hz）、LVDS通道數

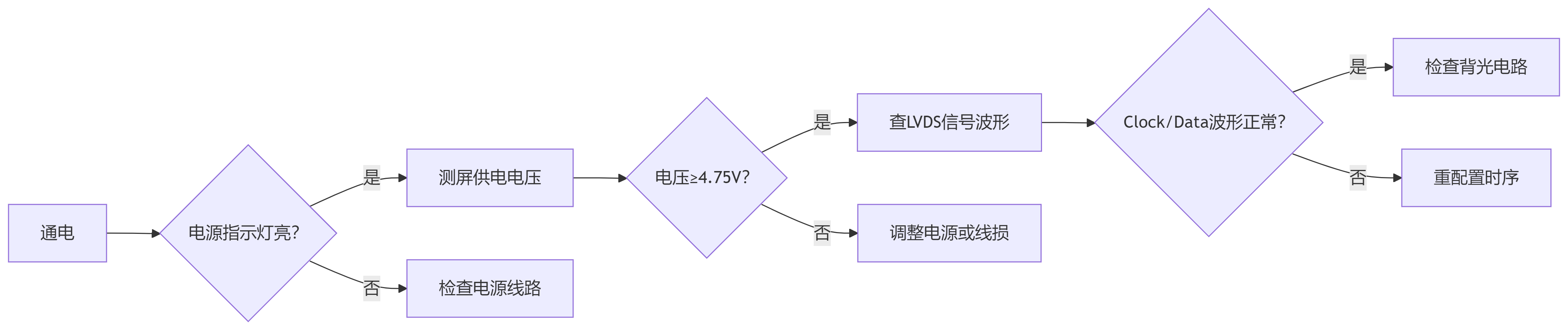

3、上電檢測

三、關鍵注意事項

1.靜電防護（ESD）

o 操作全程佩戴靜電手環，工作臺鋪防靜電臺墊

o 觸摸屏線前先觸碰接地金屬釋放靜電

2. 接口防呆設計

o LVDS屏線插口有防呆卡扣，禁止強行插入

o 確認屏線方向（如PIN1對屏標記點）

3. 背光安全

o LED背光驅動需限流保護，避免過流燒燈珠

o CCFL背光逆變器輸出高壓300~800V，嚴禁帶電觸碰

4. 信號兼容性

o LVDS差分阻抗需匹配 100Ω±10%（差分對間加并聯電阻）

o 時鐘信號抖動（Jitter）≤0.3UI（單位間隔）

5. 環境調試

o 首次點亮?xí)r逐步調高背光亮度，觀察有無局部暗斑

o 高溫環境（＞60℃）需監測屏溫，避免過熱導致液晶失效

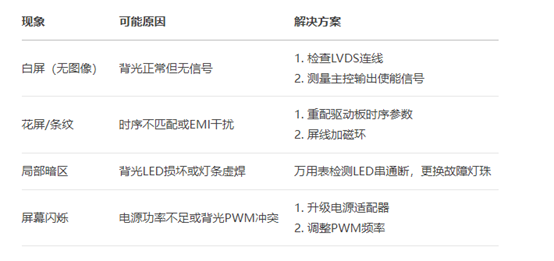

四、常見故障排查



五、進階調試建議

信號完整性優化

LVDS走線長度差≤10mm，避免時鐘與數據線時延失配

添加共模扼流圈（CMC）抑制電磁干擾

功耗控制

啟用動態背光調節（DBC） 功能，根據環境光自動降功耗

休眠模式下關閉LVDS信號（待機功耗≤0.1W）

可靠性驗證

進行 72小時老化測試（-20℃/70℃循環）

振動測試：5Hz~500Hz掃頻，振幅1.5mm

重要提醒：始終以天馬官方規格書（P0840SVN1MB00-DS-01）為準，本文參數僅供參考。工業屏損壞多因電壓反接或ESD導致，操作前務必?cái)嚯姺雷o(hù)！
