1、我公司TMS150XG1-10TB為天馬原廠原裝全新液晶屏A規液晶屏；質量符合天馬原廠的質量協議及技術協議標準(簡稱IIS準）；
2、正常使用下，液晶屏自售出之日起予以保修1年，
一、天馬15寸液晶模組TMS150XG1-10TB應用詳情
基本信息： | 制造商 | 天馬 | 型號 | TMS150XG1-10TB |
類型 | 液晶模組 a-Si TFT-LCD | 應用產品 | 電腦顯示器 | |
對角尺寸 | 15” | |||
應用環境 | 工作溫度 | 0 ~ 55 °C | 存儲溫度 | -20 ~ 60 °C |
ROHS | ROHS | |||
典型特征 | 風景模式，表面霧面，廣視角 | |||
二、天馬15寸液晶模組TMS150XG1-10TB結構詳情
像素特征： | 解析度 | 1024(RGB)×768 , XGA | 點間距 | 0.099×0.297 mm(W×H) |
像素排列 | RGB垂直條狀 | 像素間距 | 0.297×0.297 mm(W×H) | |
結構尺寸： | 顯示區域 | 304.128×228.096 mm(W×H) | 開口區域 | 307.4×231.3 mm(W×H) |
外觀尺寸 | 326.5×253.5 mm(W×H) | 外觀厚度 | 11.3/12.0 mm(Typ./Max.) | |
外觀特征： | 物理形狀 | 平面矩形 | 外觀形狀 | - |
寬高比 | 4:3 (H:V) | 風景肖像 | 風景模式 | |
安裝方式： | Side mounting holes (4-M3) on left, right bezel | |||
其它參數： | 重量 | 1.00Kgs (Typ.) | 表面處理 | 霧面 |
三、天馬15寸液晶模組TMS150XG1-10TB光學詳情
基本信息： | 顯示亮度 | 250 cd/m2 (Typ.) | 對比度 | 600:1 (Typ.) (透射) |
可視角度 | 80/80/80/80 (Typ.)(CR≥10) | 顯示模式 | TN，常白顯示，透射式 | |
最佳視角 | 12 o'clock | 響應時間 | 2/6 (Typ.)(Tr/Td) ms | |
色彩性能： | 白色坐標 | X:0.313; Y:0.329 | 支持顏色 | 16.7M (6-bit + Hi-FRC) |
色域 | 60% NTSC (CIE1931) | 亮度均勻性 | 1.20/1.30 (Typ./Max.)(9 points) |
四、天馬15寸液晶模組TMS150XG1-10TB電子詳情
翻轉掃描 : | No |
刷新頻率： | 60Hz |
功率總耗： | 10.1W (Typ.) |
五、天馬15寸液晶模組TMS150XG1-10TB信號詳情
信號電氣： | 電壓供應 | 3.3V (Typ.) | 輸入電流 | 500/700mA (Typ./Max.) | ||
信號類型： | LVDS (1 ch,8-bit) | 邏輯電壓 | - | |||
接口特征： | 類型 | 端子 | ||||
接口詳情： | 數量 | 腳數 | 腳距 | 腳定義 | ||
1pcs | 20pins | 1.25mm | LVDS-20P1C8B-020C | |||
六、天馬15寸液晶模組TMS150XG1-10TB光源詳情
光源特征： | 光源類型 | CCFL | 光源形狀 | 直條 | 位置 | 側入式光源（頂部和底部） | ||
數量 | 2 pcs | 是否可換 | - | 燈管壽命 | 40K(Min.) (Hours) | |||
燈管電氣： | 電壓供應 | 610±61V | 電流供應 | 3.5/7.0/7.5mA (Min./Typ./Max.) | ||||
工作頻率 | 50±10KHz | 啟動電壓 | 1100/1600V (Max.)(Ta=+25/0℃) | |||||
接口特征： | 類型 | 端子 | CCFL驅動狀態 | 無 | ||||
七、天馬15寸液晶模組TMS150XG1-10TB包裝詳情
包裝箱： | 數量 | 重量 | 包裝箱尺寸 |
14 pcs / 箱 | 14.6 Kgs | 378×368×315.5 mm (L×W×H) |
天馬15寸液晶模組TMS150XG1-10TB概況

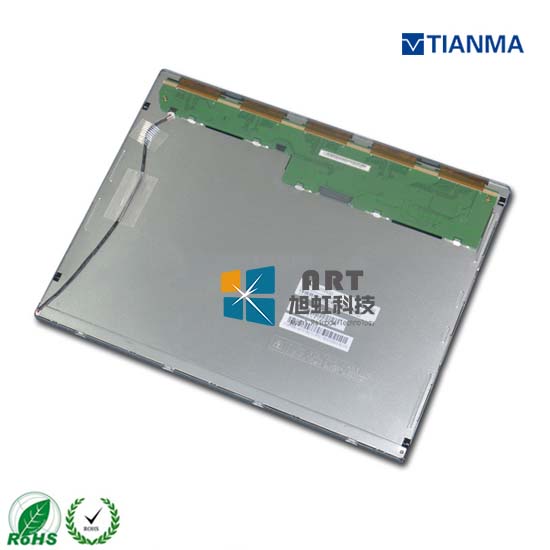

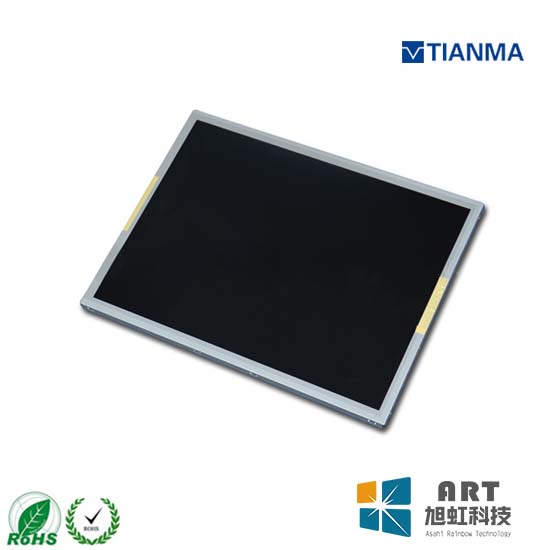

TMS150XG1-10TB是天馬的一款TFT-LCD的15.0吋工業液晶屏，TMS150XG1-10TB裝配有CCFL背光，無背光驅動，無觸摸。TMS150XG1-10TB的工作溫度為 0 ~ 55°C，存儲溫度為 -20 ~ 60°C?；谒砻骒F面，廣視角，風景模式， TC0’5.0 Compliance等特征，TMS150XG1-10TB推薦使用于電腦顯示器等產品。
TMS150XG1-10TB作為一款TN，常白顯示，透射式液晶模組產品，TMS150XG1-10TB可以提供250 cd/m2的顯示亮度 600:1的透射對比度，以及80/80/80/80 (Typ.)(CR≥10)(L/R/U/D)的可視角度，它的響應時間為2/6 (Typ.)(Tr/Td) ms。由于每個像素點采用了6-bit + Hi-FRC灰階信號，TMS150XG1-10TB可以顯示16.7M顏色，其顯示的色彩飽和度也達到了60% (CIE1931)。TMS150XG1-10TB背光采用了2 pcs CCFL發光的側入式光源(頂部和底部)，光源的使用壽命為40K小時，不含背光驅動。TMS150XG1-10TB采用了LVDS (1 ch, 8-bit)信號接口，總共20 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
TMS150XG1-10TB于2010年Q2量產，于2014年Q3停產，當前生產狀態為已停產。如果開發新產品想采用TMS150XG1-10TB液晶模組，建議多了解一下關于TMS150XG1-10TB的最新的生產狀態信息和技術信息。TMS150XG1-10TB所有參數值均以規格書為準，TMS150XG1-10TB規格書和最新價格可以咨詢杭州旭虹。
