電阻式觸摸屏能實現多點觸摸的嗎？

發布時間：2021-04-19

前面我們有文章對比過單點觸摸屏和多點觸摸，單點觸摸和多點觸摸屏也各有優勢，電阻觸摸屏基本上都是單點觸摸，電阻式觸摸屏能實現多點觸摸的嗎？如果電阻式觸摸屏可以多點觸摸那又是怎么實現多點觸摸的呢？

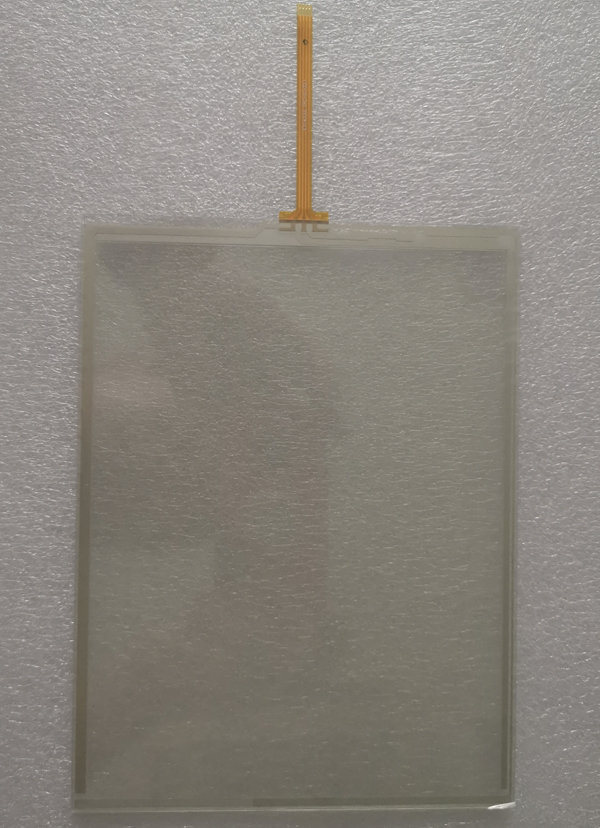

　　電阻屏觸摸屏分為兩大類，一種是傳統的4/5/8線電阻屏，這種電阻屏通過檢測接觸點由ITO電阻分壓產生的輸出電壓大小，來分別判別X和Y坐標的位置。這類電阻屏是無法實現多點觸摸的，因?yàn)槎鄠€(gè)觸點造成的電阻分壓情況很復雜，使得觸點位置與輸出電壓之間無法形成統一的規律，所以無法判定。

　　而另一類的電阻屏的驅動模式被稱為digitalswitch方式，它采用兩層ITO分別作為水平的sensingline和垂直的drivingline，drivingline，和sensingline之間的觸點就相當于一個開關。在未接觸時，它們之間是絕緣的。

　　而接觸發生后，兩者發生短路，相當于開關閉合。驅動的時候，其中sensingline通常由一個上拉電阻施加高電平，同時在drivingline上以一定頻率依次在各列中施加負脈沖電壓。

　　所以在當掃描到觸點所在的那一列時，由于觸點開關閉合，形成直流通路。使得觸點所在行的電壓被拉低，形成一個負脈沖，這樣就檢測到了觸點的位置。
