電容式觸摸屏的結構和光學綁定表面處理技術

發布時間：2020-12-11

　　Capacitive Touch panel structure(電容式觸摸屏的結構)

　　電容式觸摸屏的基本結構由觸摸傳感器和蓋板組成，觸摸傳感器大致可分為三種材料：玻璃、單層膜和雙層膜。我們最常用材料是玻璃。

　　蓋板層的材料也很多：玻璃、PC、PMMA、PET等，我們最常用的材料也是玻璃。

電容式觸摸屏的結構

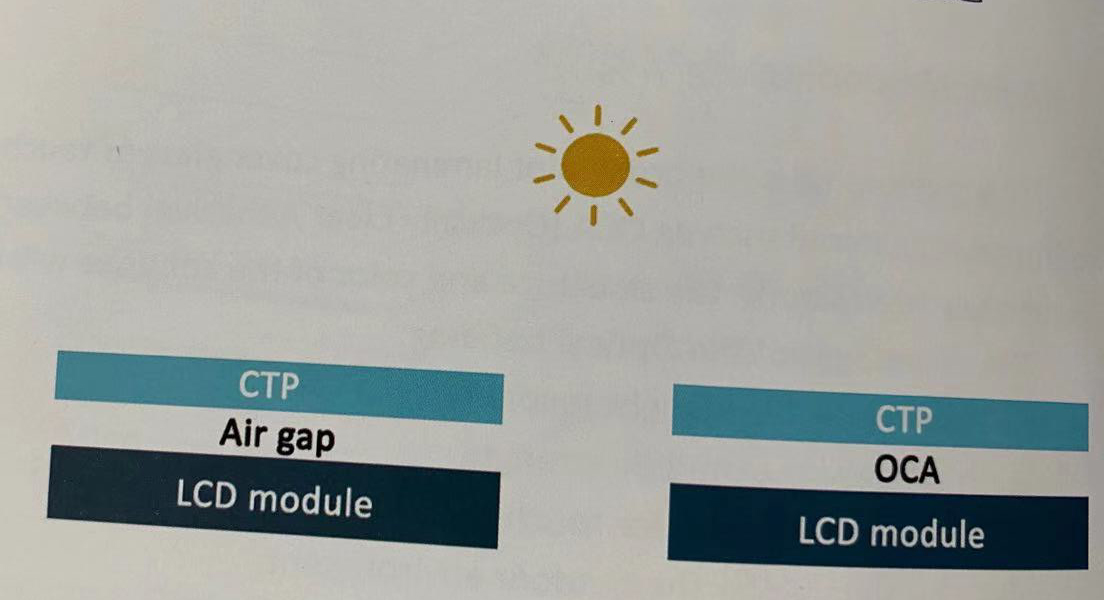

　Optical bonding(化學綁定)

　　觸摸屏與液晶顯示屏結合，不僅亮度下降，而且顯示質量下降，尤其是環境光的反射使偏暗的畫面看起來更糟糕，我們通過增加化學綁定工藝，可以減少亮度損失，避免環境光的影響。

　　當光通過具有不同光學指標的介質時，會出現反射。在每一個空氣和玻璃節點處，反射量約為入射光的4%，由于觸摸屏與LCM之間有氣隙，兩個額外的空氣介質界造成了大量的光線反射。

　　光學膠的貼合技術用光學透明膠(OCA)填充氣隙。雖然OCA的光學指標設計得非常接近玻璃，但這2個界面的光反射卻最小化了，由于使用了光學綁定技術，通過他的光線反射被抑制了，因此圖像保持其應有的亮度，對比度和色彩飽和度恢復到觸摸面板不存在時的水平。同樣地，LCM的背光在通過OCA接口傳播時，反射損失較小，透光觸摸屏表面看到的畫面依然保持一個較高的水準。

化學綁定

　　Surface treatment technology(表面處理技術)

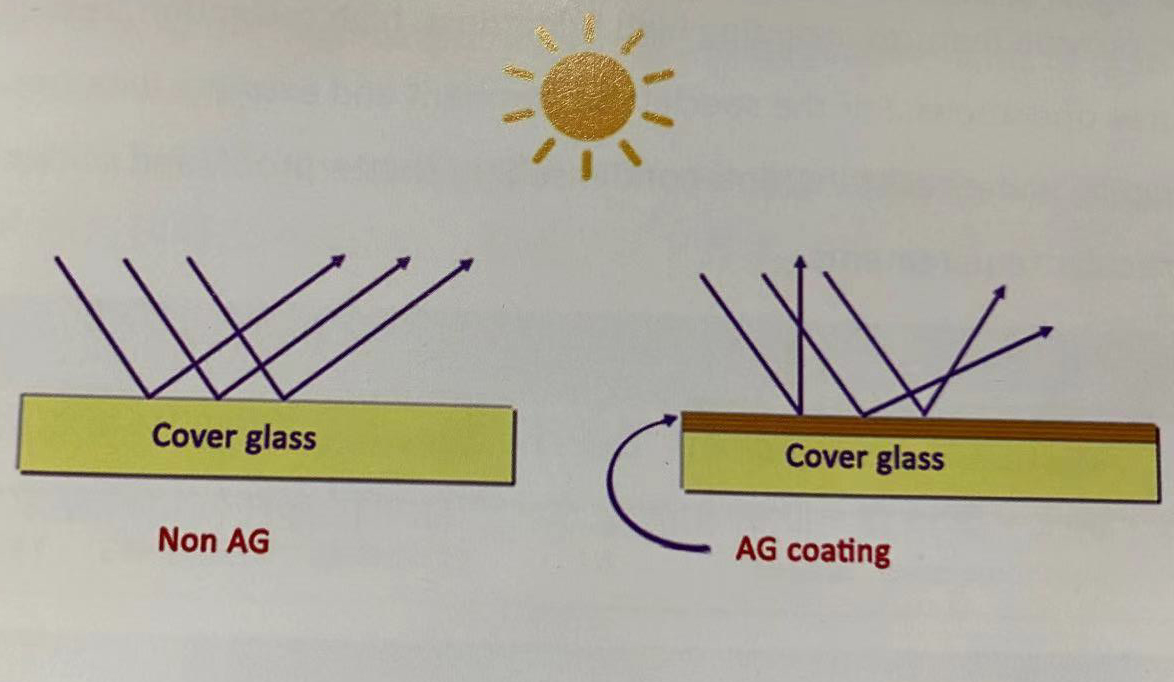

　　1、防眩光(AG)

　　采用噴涂或蝕刻工藝對玻璃表面進行誤霧讀處理，產生散射效應，減少反射光在玻璃上的現象，但仍保持較高的透光率，提高了清晰度。

　　當周圍的眩光使顯示的可讀性變得困難時，防眩光(AG)涂層利用擴散特性來分割環境光離開表面，利用光的構造干涉的概念，擴散的工作原理是捋鏡面反射散射到一個寬的視錐中，使這些不受歡迎的反射圖像和眩光對眼睛變得模糊。AG層在玻璃表面使用擴散顆?；蛭g刻，可以提高觀察性能。

表面處理技術

　　2、抗反射(AR)

　　采用以Ti02和Si02為基材的光學鍍膜工藝，在單面或雙面鍍膜多層膜，減少了玻璃的反射，提高了玻璃的透射率，提高了屏幕的清晰度，利用光的破壞性干涉的概念，抗反射(AR)涂層利用玻璃表面上的堆疊層結構，通過增加傳輸、增強對比度和消除鬼影圖像，大大提高光學性能和效率。通過率也可達92%~94%。

抗反射(AR)
