LCD彩色液晶屏顯示漢字、英文取模和程序文件設

發布時間：2018-11-02

實驗目的

移植LCD底層驅動程序到工程中，在LCD彩色液晶屏上顯示漢字、英文、數字。

使用軟件方法取字模

在例程中有一個“軟件”文件夾，存放的是我們取字模的應用軟件“PCtoLCD2002完美版”，我們使用這個軟件獲取我們需要的字模形式和大小。在此例程中我們需要現實的漢字是24×24，界面入下圖所示。

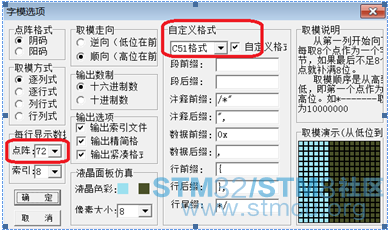

字模應用軟件界面

我們需要字模格式是C51方式，所以在設置界面中要把“自定義格式”選擇為“C51格式”。點陣輸入框經過計算后填入正確的數值。

程序文件設計

 main.c文件中的程序主程序就實現初始化和調用驅動程序，這樣主程序控制思路清晰，流程簡單。要想了解全面詳實的程序，請大家參考光盤（網盤）中程序及程序注釋。

1. /***********************************************************************

2. *   說    明: LCD彩色液晶屏顯示漢字、英文、數字

3. *   開發平臺: 劍齒虎STM8開發板

4. *   作    者: 劉洋 張殿東

5. *   版    本: V1.0

6. *   日    期: 2016-05-03

7. *

8. *   IAR開發環境    版本 V2.20.1

9. *   ST庫函數       版本 V2.2.0

10. ***********************************************************************/

11. #include"pbdata.h"//引入自定義公共頭文件

12. voidBSP_Configuration(void);//硬件初始化函數聲明

13. /***********************************************************************

14. *   函 數 名: main

15. *   功能說明: c程序入口

16. *   形    參：無

17. *   返 回 值: 錯誤代碼(無需處理)

18. ***********************************************************************/

19. intmain(void)

20. {

21.   BSP_Configuration();//硬件驅動初始化函數

22.   LCD_Demo();

23.   while(1)//主程序循環，反復執行循環體里的語句

24.   {

25.   }

26. }

27. /***********************************************************************

28. *   函 數 名:BSP_Configuration

29. *   功能說明: 初始化硬件設備。只需要調用一次。該函數配置CPU寄存器和外設的寄存器并初始化一些全局變量。

30. *   形    參：無

31. *   返 回 值: 無

32. ***********************************************************************/

33. voidBSP_Configuration(void)

34. {

35. CLK_HSIPrescalerConfig(CLK_PRESCALER_HSIDIV1);//時鐘速度為內部16M，1分頻，

36.   UART1_Congfiguration();//調用RS232串口1初始化函數

37.   LED_Init();//調用LED初始化函數

38.   LCD_Init();

39.   rim();//打開總中斷

40. }

41. /*斷言函數：它的作用是在編程的過程中為程序提供參數檢查*/

42. #ifdefUSE_FULL_ASSERT

43. voidassert_failed(u8* file,u32 line)

44. {

45.   while(1)

46.   {

47.   }

48. }

49. #endif
