DSP的彩色TFT-LCD數字圖像顯示技術研究

發布時間：2018-10-24

計算機技術的飛速發展，嵌入式圖像系統廣泛應用于辦公設備、制造和流程設計、醫療、監控、衛生設備、交通運輸、通信、金融銀行系統和各種信息家電中。所謂嵌入式圖像系統，是指以圖像應用為中心，以計算機技術為基礎，軟件、硬件可裁減，對功能、可靠性、成本、體積、功耗等嚴格要求的專用計算機系統。嵌入式圖像系統對圖像顯示技術提出了各種嚴格要求，必須選擇合適的顯示器，設計出合理的顯示控制方法。

系統硬件設計

統要構建一個嵌入式、高速、低功耗、低成本的圖像顯示硬件平臺，要求能真彩顯示靜態或動態彩色圖像。為達到真彩和無拖影的顯示動態圖像，同時兼顧低功耗的要求，采用SHARP(夏普)公司的LQ057Q3DC02彩色TFT-LCD作為顯示器；為了能達到實時圖像處理和顯示，采用德州儀器(TI)公司高性能DSP TMS320C6711作為主處理器；DSP與TFT-LCD之間的數據接口以及TFT-LCD的驅動控制由CPLD ispMACH4064V和高速大容量FIFO AL422B完成。系統硬件框圖如圖1所示。

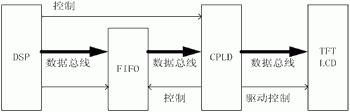

圖1 系統硬件框圖

1 TFT-LCD驅動控制硬件設計

1和圖2可知，CPLD驅動控制TFT-LCD顯示圖像，要產生三個時鐘信號：數據移位時鐘(CLK)、行同步時鐘(Hsync)和幀同步時鐘(Vsync)，并通過18位并行數據總線(R0～R5，G0～G5，B0～B5)，與時鐘信號同步寫入待顯示的圖像數據(D0～D17)。

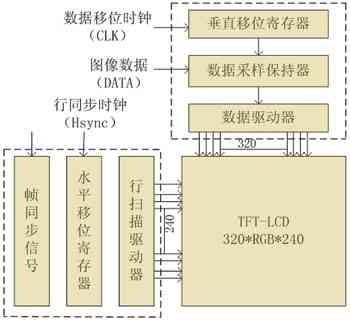

圖2 LQ057Q3DC02內部結構圖

LD驅動控制TFT-LCD的硬件電路如圖3所示。

2 存儲器設計

盡少占用CPU資源，使CPU有更多的時間進行圖像采集和處理，在CPU輸出圖像到TFT-LCD顯示器的過程中間要進行數據緩沖存儲。CPU定期將數據高速輸出到緩存，顯示平臺再根據TFT-LCD的驅動時序讀出數據進行顯示。CPU輸出數據的速度大于顯示平臺的讀取速度，對緩存來說是一個高速寫入、慢速讀出的過程。CPU以40ms為周期定期輸出數據，而顯示平臺是連續不斷的讀出數據進行顯示的，因此緩存的寫入和讀出過程是并發進行的。

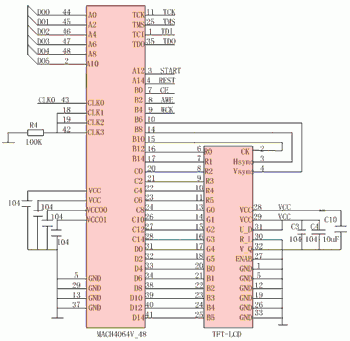

圖3 CPLD驅動控制TFT-LCD硬件電路圖

采用FIFO AL422B作為高速緩沖存儲器。AL422B工作電壓3.3V，可承受5V信號電壓，最高訪問速度為50MHz，容量為384Kb，而系統要顯示的圖像每幀有225Kb，因此AL422B可以很好的滿足高速、大容量和低成本的系統要求。AL422B沒有空、半滿和全滿等狀態標志，這個弱點給系統硬件設計和控制帶來一定難度。

422B是同步FIFO，有讀時鐘(RCK)和寫時鐘(WCK)兩路時鐘信號。AL422B采用DRAM為存儲介質，需要定時刷新片內數據。芯片自動選擇頻率較高的時鐘信號作為DRAM的刷新時鐘，要求器件工作時至少要有一路時鐘信號的頻率不能低于1MHz。AL422B的功能框圖如圖4所示。

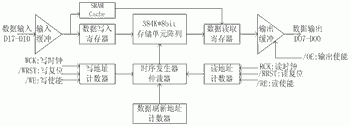

圖4 AL422B功能框圖

3 DSP接口設計

數字圖像處理指的是在給定的時間間隔內對外部輸入的數字圖像完成指定的處理，從圖像輸入到處理完畢輸出結果的時間延遲要小于圖像數據的更新速率。若對一個每幀320×240×18位，25f/s的圖像信號，其數據率為 5.5Mb/s，為達到實時性，處理器的處理速率就必須大于5.5Mb/s，即系統在40ms內完成對一幀圖像的所有操作，包括圖像采集、存儲、傳輸、處理和顯示等。圖像采集速率由圖像傳感器例如CCD決定，而圖像數據的存儲、傳輸、處理和顯示都是取決于CPU的性能。一般器件不能滿足系統實時要求，因此本系統采用TI(美國德州儀器)公司高性能通用DSPTMS320C6711作為系統的主CPU。

系統中，使用TMS320C6711的EMIF口的8位異步方式與CPLD一起定時刷新外部同步FIFOAL422B，接口電路如圖5所示。

圖5 TMS320C6711與FIFOAL422B接口電路

P6711為AL422B提供寫復位信號(/WRST)和寫使能信號(/WE)。CPLD根據DSP6711提供的外存使能信號(/CE)和寫使能信號(/AWE)，為AL422B提供寫同步時鐘(WCK)。DSP6711通過數據總線ED[5:0]將圖像數據寫入AL422B的內部存儲單元。

4 CPLD設計

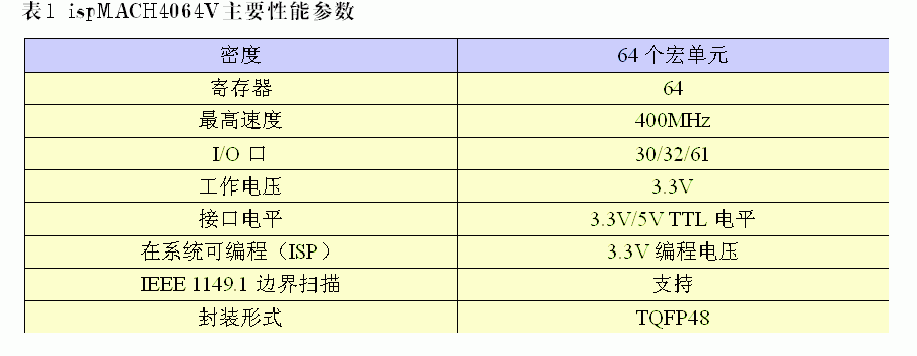

本系統使用ispMACH4064V(簡稱4064V)作為顯示平臺的主控邏輯器件。4064V是一款工作在3.3V的新一帶CPLD芯片，I/O口兼容5V TTL電平，主要性能參數如表1所示。

ispMACH4064V是實現TFT-LCD、FIFO和DSP的EMIF口三個器件邏輯功能時序的核心器件，為了實現各時序之間的嚴格同步，使用一個外部時鐘參考源輸入到ispMACH4064V，ispMACH4064V內部所有的信號都是以這個時鐘為基準的。

系統總流程

TFT-LCD彩色數字圖像顯示平臺的三個關鍵器件，分別是DSP、FIFO和CPLD。DSP通過EMIF口定期將圖像數據寫入FIFO；CPLD并行的不斷讀取FIFO內的圖像數據，驅動TFT-LCD顯示動態或靜態彩色數字圖像。DSP寫FIFO的速度高達25MHz，TFT-LCD刷新時鐘為6MHz，CPLD讀FIFO的速度應大于3倍的TFT-LCD刷新時鐘，取24MHz。各器件之間的時序必須嚴格匹配，才能正常顯示圖像。本系統使用Lattice公司的CPLD ispMACH4064V，產生TFT-LCD的驅動時序和FIFO的讀時序，并配合DSP的EMIF口形成FIFO的寫時序。系統時序設計是數字圖像顯示技術的關鍵點，也是最困難的部分。

系統上電后復位CPLD、FIFO和TFT-LCD，DSP定時向FIFO寫入圖像數據，CPLD并行的讀FIFO，同時驅動TFT-LCD逐像素顯示圖像，系統總流程如圖6所示。

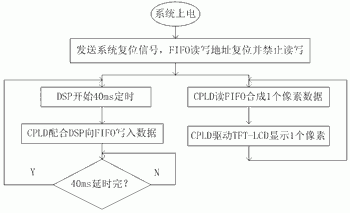

圖6系統總流程圖

本系統采用VHDL語言對CPLD要實現的功能進行行為描述，用Synthesis軟件對VHDL源代碼進行語法檢查和邏輯綜合后，在ispLEVER3.0環境下對ispMACH4064V進行功能仿真、時序仿真、引腳I/O設置和分配，最后將生成的JEDEC文件用下載電纜寫入CPLD，生成實際的數字邏輯。

基于圖像處理系統的性能分析

圖像處理完畢后，需要顯示給人進行觀察和評價。人的視覺系統對色彩非常敏感，圖像顯示的色彩必須達到或超過人的分辨能力，才不致于丟失有用的圖像信息。圖像處理系統的圖像顯示必須達到真彩(18位色)顯示。為達到嵌入式數字圖像處理系統實時性要求，圖像顯示模塊要盡少占用DSP資源，同時真彩顯示意味著更大的數據吞吐量，這些都要求圖像顯示模塊要有更快的處理速度。

本系統中，一幀圖像共有320×240×3＝225Kb，DSP采用8位異步模式以25Mb/s的速率向FIFOAL422B寫入圖像數據，寫一幀圖像需9ms。若DSP以40ms為間隔刷新AL422B的圖像數據，就可以實現平滑動態顯示真彩數字圖像。這樣的數據吞吐速度可以很好地滿足實時性要求。
