友達10.4＂(G104 Series)TFT-LCD檢驗規范（A Grade）IIS

發布時間：2018-11-27

我司作為友達光電授權代理商，長期代理銷售友達10.4寸G104 Series的工業液晶屏，所有出售友達10.4寸液晶屏產品均是符合友達A規等級的IIS標準的，除非另有書面同意，進貨檢驗方法應基于ANSI/ASQL Z1.4-2003。

主要缺陷：AQL＝1%。次要缺陷：AQL＝2.5%。

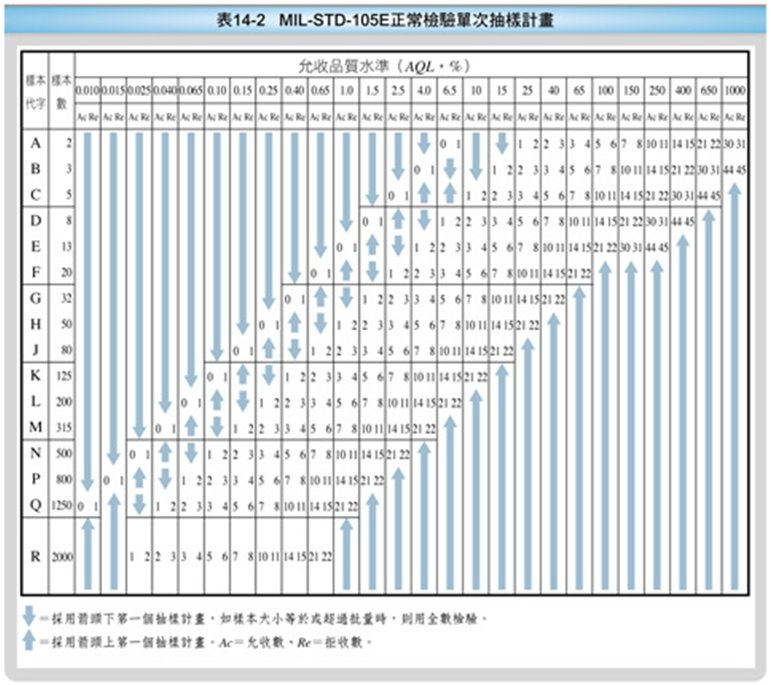

1、檢驗取樣標準：

2、進貨檢驗判斷方法：

電氣檢查規范：

檢查項目	規范
線路缺陷	看不見
亮點	<=3點（注1和2）
黑點	<=4點
總點狀缺陷	<=5點
連續缺陷	兩個連續明亮的點：	<=1對
	超過三個連續亮點（垂直、水平、傾斜）：	不允許
	兩個連續的Dark Dots（垂直、水平、斜）：	<=1對
	超過三個連續暗點（垂直、水平、傾斜）：	不允許
	兩個連續的黑點和亮點（垂直、水平、斜）：	<=1對
	2個亮點之間的距離：	>=15mm
	2個暗點之間的距離：	>=5mm
	暗點與亮點之間的距離：	>=15mm
圖像粘貼	5秒測試圖案和圖像粘貼必須在圖案改變后5秒內消失
Mura缺陷	使用5%過濾器或用等效極限樣品判斷（注6）

注釋1）對于亮點缺陷，明亮區域應該大于1/2像素的子像素區域，作為1點缺陷。

明亮的點缺陷必須通過5%過濾器可見。

注2)小于所定義的點缺陷的點缺陷將被視為小亮點。

如果N 10通過5% ND濾波器不可見，則應該接受。

1/2區域子像素定義的繪制：1/2區域子像素可以定義為

友達10.4＂(G104 Series) TFT-LCD檢驗規范（A Grade）IIS下載
