DM3504_V10是一款專用于車載液晶顯示器驅動主板。適用接口類型為雙口或單口 LVDS 的顯示屏；可實現模擬 R、G、B 信號、HDMI 信號、CVBS信號處理。主芯片采用 32-bit RISC 高速高性能 CPU。R G B 端口輸入支持到 1080P。HDMI 符合 1.4b 標準，HDCP 符合 1.4 標準。
液晶屏 | 種類 | LED/LCD |
接口 | LVDS | |
分辨率 | 1920x1080 | |
視頻輸入 | HDMI | 最大 1920x1080@60Hz |
VGA | 最大 1920x1080@60Hz | |
CVBSx2 | PAL、NTSC、SECAM | |
視頻輸出 | CVBS out | |
圖像信號輸出 | 圖像信號輸出 | 1920x1080@60Hz |
音頻輸出 | 頻率響應 | 100Hz-18000Hz |
輸出功率 | 2x3W(4Ω) THD<10% | |
電源 | 電源范圍 | 9.5V-14V |
工作電壓 | 12V | |
工作功耗 | 2W@12V | |
待機功耗 | 0.5W@12V | |
驅屏電壓 | 3.3V、5V、12V | |
按鍵功能 | 7 鍵 | |
遙控 | 紅外 | |
通訊 | UART | |
升級 | USB | |

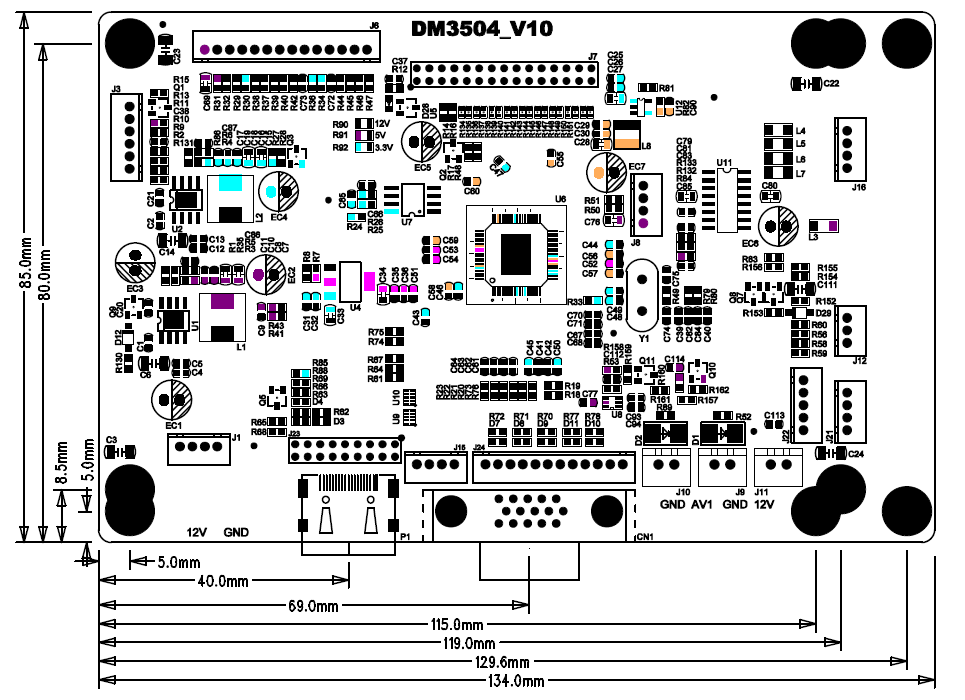

1. PCB 厚度加最高零件:9mm
2. PCB 長度：134mm
3. PCB 寬度：85mm
4. PCB 螺絲孔徑：3.5mm
? 使用注意事項
1. 相對濕度：≤80%
2. 存儲溫度：-30～+80℃
3. 使用溫度：-20～+75℃
4. 請使板卡遠離靜電
5. 勿受重壓及彎折變形
6. 正確接好驅屏線前勿接通電源
7. 當板卡正在工作時切勿在板卡上掉入可導電物體
8. 請勿拆解板卡
9. 如果板卡有灰塵，請用干布擦試
